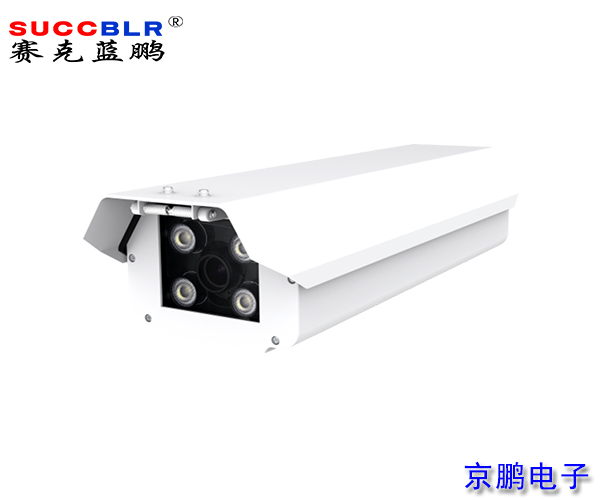

车牌识别相机S9
一、概述
S9是一款500万的车牌识别相机，在传统出入口车牌识别产品基础上，扩展了蓝牙功能，模组款选配集成了LED屏显控制，是一套可以灵活搭配的出入口识别设备硬件解决方案。蓝牙模块可以配合移动端调试工具对相机进行简单配置，无需携带笔记本电脑，方便调试，同时可作为云停车场断网情况下移动缴费通道。
二、主要特性
2.1蓝牙通讯
蓝牙通讯模块可以配合移动端调试工具对相机进行简单配置，无需携带笔记本电脑，方便客户调试，同时可作为云停车场断网情况下移动缴费通讯通道。注：蓝牙模块选配。
2.2LED 屏显控制
模组款选配支持 LED 控制显示，一路标准 08 屏显 接口，支持单色（不支持全彩）8 扫、16 扫驱动，支持文字显示、语音播报、最大驱动点数达到 64*64RGB）刷新率高达 500HZ；其中内置停车场常用的语音库。
注：此为 S9 系列中 LED 模组款产品的功能，非全系标配。
2.3算法的先进性
S9搭载第9代车辆识别算法系统，通过对海量数据学习，成功打造出基于深度学习的车牌/车辆识别算法。第 9 代车辆识别算法系统在车牌超大角度稳定识别，无牌车检测，车牌防伪等方面具有极大的优势。
典型车牌识别率：支持识别普通蓝牌、新能源车牌、单双层黄牌（含泥头车）、单双层军/警牌、使领馆、港澳入出大陆车牌、应急车牌等多种车牌的牌号、颜色、类型等，典型场景中主流车牌识别率高达 99.8%以上。
大角度稳定识别：车牌和摄像机最大水平 65度，上下 60 度的情况下，综合抓拍率>99%，综合识别率>99.5%，具有更强环境的适应性；
无牌车识别：无牌车检测率 95%以上；
车牌防伪：支持手机车牌提示，99%（百次攻击抓拍，一次攻破）；
滞留检测：准确率 95%以上，支持滞留时间设置；
折返检测：准确率 95%以上；
2.4云相机
设备支持上云，支持云直连数据传输及云端视频浏览。支持在平台上实现管控设备的远程运维，也可以快速集成到自己的运维管理平台，突破传统网络的地域限制，实现对相机的远程访问、集中运维，将孤立场景实现互联网化，改变维护人员一对一的现场维护为一对多的远程维护，降低运维人力成本同时提高客户服务效率。
2.5性能稳定可靠，接口丰富多样
S9 支持最大 1 路输入、2 路输出、1 路 RS485，接口浪涌防护等级：6KV，（超过国标等级 4）。可以满足场景中日常接驳地感线圈、道闸、LED 显示屏等诸多设备需求。
2.6开发对接支持
SDK 开发包：提供 Windows、Linux、Android 环境的 SDK 开发包，支持 VB、C#、Delphi、C++等开发语言；
API 协议接口：支持基于 HTTP、MQTT 等标准协议的 API 接口，满足相机与平台系统的对接；蓝牙通讯协议（可开放协议或直接提供小Q调试助手小程序）。
2.7应用场景
本产品的功能和接口更为丰富，为用户提供多样选择，满足各种应用场景的不同需求。本产品广泛应用于各种无人值守停车场出入口、小区出入口、无人洗车店、汽车4S 店、无人值守称重等场景，助力无人值守，尤其适用于车流量较大且营收流水较高的的经营性停车场。
三、功能规格
| 范畴 | 项目 | 说明 |
| 识别算法 | 车牌综合识别率 | 99.8%以上 |
| 无牌车检测率 | 95%以上 | |
| 防伪率 | 99%以上 | |
| 识别角度 | 左右最大 65°、上下最大 60° | |
| 车牌大角度稳定识别率 | 99.50%以上 | |
| 识别距离 | 2米～6米 | |
| 车速 | 45km/h | |
| 车牌识别类型 | 蓝牌、黑牌、新能源、警牌、新单层武警、新双层武警、单层军牌、双层军牌、单层黄牌、双层黄牌、挂车、港牌、澳牌、使馆、领馆、教练牌、民航牌、应急牌等国内标准牌照 | |
| 车牌识别特征 | 号码、颜色、类型、宽度 | |
| 车牌白名单 | 支持精准、智能模糊匹配白名单车牌规则 | |
| 智能校准 | 支持精准或以通配符的方式，智能校准车牌号及车牌类型及颜色 | |
| 成像 | 基本配置 | 内嵌智能ISP算法 智能优化调光算法，复杂场景智能适应 基本参数（亮度/清晰度/增益/曝光时间等）可单独设置 |
| 视频 | 视频压缩标准 | H.264 |
| 视频分辨率 | cif、4cif、720P、1080P | |
| 压缩输出码率 | 384Kbps～4Mbps | |
| 帧率 | 1～25帧,默认25帧 | |
| 基本功能 | 抓拍触发类型 | 视频，线圈，视频+线圈 |
| 输出信息 | 车辆大图，车牌小图，车牌号码，车牌颜色等 | |
| OSD信息叠加 | 支持，可定义时间，地点，车牌等 | |
| 补光 | 内置LED补光灯接口 | |
| 一键复位 | 长按 10 秒，恢复默认 IP,用户名密码，出厂配置 | |
| 黑白名单功能 | 支持黑白名单编辑，导入，导出 | |
| 本地录像 | 支持 PC 端本地录像 | |
| 主辅模式 | 支持主辅相机模式 | |
| 通讯 | 通讯协议 | SDK、ONVIF、HTTP、MQTT、RTSP、TCP/IP、NTP，DHCP、BLE蓝牙通讯协议 |
| HTTP推送 | 支持，支持上传识别结果、离线重传 | |
| 黑白名单 | 配合策略满足车辆分级管理 | |
| 主辅相机 | 同一出/入口可以添加多台相机，一主一辅，以解决一些大角度或宽出入口的场景 | |
| 管理 | 管理协议 | PC/移动端管理、PC管理工具、SDK 开发包、HTTP 推送 |
| 云直连/云视频浏览 | 支持 |
四、硬件规格
| 类别 | 指标项 | 规格 |
| 成像 | 传感器 | 500万像素星光级CMOS |
| 抓拍图片分辨率 | 2880*1620 | |
| 低照度 | 0.1LUX 彩色 | |
| 电子快门 | 0-40ms，默认5ms | |
| 车牌识别镜头 | 4mm定焦，支持数字变倍 | |
| 图像指标 | 图像设置 | 亮度、增益、曝光时间 |
| 降噪 | 支持 2D/3D降噪 | |
| 接口 按键 | 有线接口 | 1路 10/100Mbps自适应 RJ45口 |
| IO 输出 | 2路 | |
| IO 输入 | 1路 | |
| RS485 | 1路 | |
| 蓝牙 | 接口标配，蓝牙模块选配 | |
| USB | 1路A型USB接口 | |
| LED屏显接口 | 不支持 | |
| LED电源 | 不支持 | |
| 喇叭 | 不支持 | |
| 复位键 | 1路RESET复位键 | |
| 系统灯 | 1路GPIO状态灯 | |
| 电源灯 | 1路电源灯 | |
| 可靠性指 标 | 温度 | 运行温度：-25～+75℃ |
| 静电 | 接触 6KV,空气 8KV | |
| 浪涌 | 电浪涌 2KV 接口浪涌 6KV | |
| EFT | 电源 EFT 2KV 数据线 EFT 2KV | |
| 抗振动 | 国标 | |
| 供电 | 12V DC | |
| 功耗 | 功耗≤4W | |
| 防护 | IP65 | |
| 结构 参数 | 补光灯 | 根据不同形态选配4颗灯LED灯板 |
| 外形尺寸（mm） | 整机：443*146*105 机芯：155*110*65 主板：38*38（孔位 34*34） 接口板：94*60（孔位 88*49.3） |
五、设备接口示意图
